Una instrumentación válvula de bola es un dispositivo especializado de control de caudal diseñado para la regulación y el aislamiento precisos en sistemas analíticos, de medición y de control. Estas válvulas compactas de alto rendimiento son componentes esenciales en la instrumentación de procesos, ya que proporcionan un cierre fiable de gases y líquidos en aplicaciones de medición de presión, muestreo y cromatografía.
Comprender las características de productos de primera calidad como los sistemas de válvulas de bola para instrumentación Parker y las válvulas de bola de una pieza para instrumentación Swagelok es crucial para los ingenieros y técnicos que trabajan con instrumentación de procesos críticos. Esta completa guía explora los principios de diseño, funcionalidad y criterios de selección de las válvulas de bola para instrumentación, proporcionando conocimientos esenciales para optimizar sus sistemas de control de procesos.

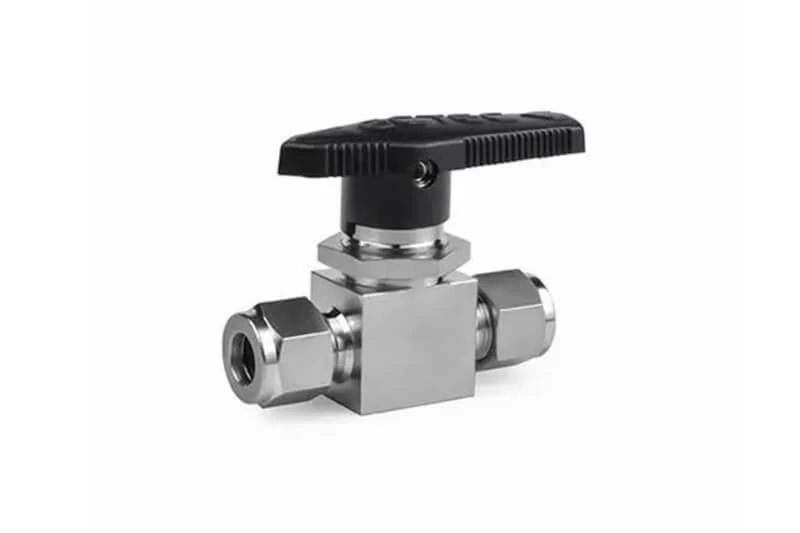

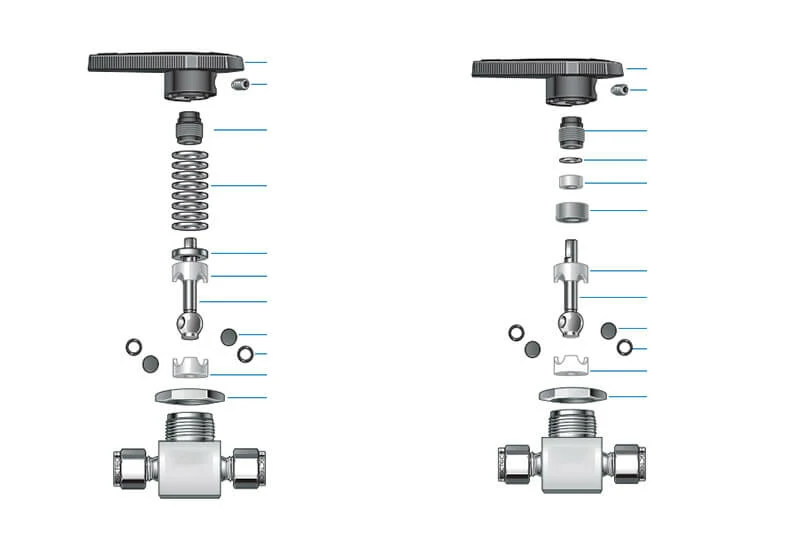

¿Qué es una válvula de bola para instrumentación?
Una válvula de bola para instrumentación es una válvula compacta de ingeniería de precisión diseñada específicamente para su uso en sistemas de control de procesos y tuberías de instrumentación. A diferencia de las válvulas de bola industriales estándar, las versiones para instrumentación presentan tamaños de paso reducidos, normalmente de 1/8″ a 1/2″, y están diseñadas para ofrecer un rendimiento y una vida útil excepcionales a prueba de fugas.
Estas válvulas utilizan una bola giratoria con un orificio mecanizado de precisión que se alinea con la trayectoria del flujo en la posición abierta y gira 90 grados para bloquear el flujo en la posición cerrada. El diseño incorpora juntas de vástago y superficies de bola de alta calidad que garantizan un cierre hermético, incluso tras miles de ciclos de funcionamiento.
Las válvulas de bola para instrumentación se caracterizan por sus dimensiones compactas, conexiones finales normalizadas adecuadas para la instalación de racores y materiales compatibles con una amplia gama de medios de proceso.
Están disponibles en varias configuraciones, incluidos los diseños de una pieza, dos piezas y tres piezas, cada uno de los cuales ofrece diferentes características de mantenimiento y rendimiento. El diseño de una pieza proporciona la máxima integridad para aplicaciones críticas, mientras que los diseños de tres piezas facilitan el mantenimiento y la limpieza sin desmontar la válvula de la tubería.
Estas válvulas se fabrican siguiendo estrictas normas de calidad con materiales como acero inoxidable 316, latón y aleaciones especiales para resistir entornos corrosivos y mantener el rendimiento en aplicaciones exigentes.
¿Para qué sirven las válvulas de instrumentación en los sistemas industriales?
Las válvulas de instrumentación desempeñan funciones críticas en los sistemas industriales de medición y control al proporcionar una gestión precisa del caudal para instrumentos analíticos, manómetros y sistemas de muestreo.
Su objetivo principal es garantizar un aislamiento fiable de la instrumentación de los medios de proceso, lo que permite un mantenimiento, calibración y sustitución seguros de los dispositivos de medición sin necesidad de parar el sistema.
En aplicaciones de medición de presión, permiten aislar transmisores de presión y manómetros, mientras que en sistemas analíticos facilitan la recogida e inyección de muestras sin contaminar el proceso.
Estas válvulas protegen la instrumentación sensible de los medios de proceso en condiciones anormales y proporcionan medios para la calibración del cero y la comprobación del span de los instrumentos. En los sistemas cromatográficos, las válvulas de instrumentación permiten la introducción precisa de muestras y el cambio de columnas.
Su tamaño compacto permite instalarlas en espacios reducidos dentro de paneles de instrumentos y cobertizos de analizadores. La fiabilidad de las válvulas de instrumentación influye directamente en la precisión de las mediciones y la seguridad del sistema, por lo que la selección e instalación adecuadas de las válvulas son cruciales para el rendimiento general del sistema.
También proporcionan capacidades de aislamiento de emergencia que pueden evitar la liberación de materiales peligrosos durante fallos de los instrumentos o actividades de mantenimiento, contribuyendo significativamente a la seguridad de la planta y a la protección del medio ambiente.

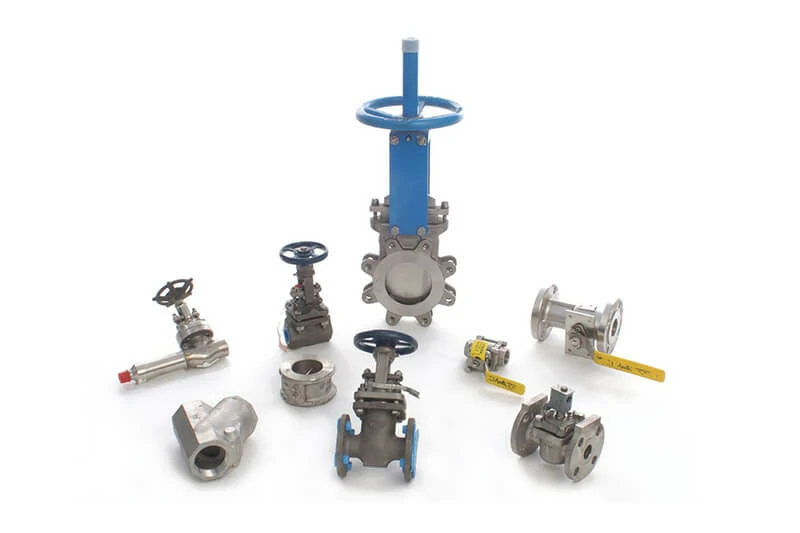

¿Cuál es la función de una válvula de bola en comparación con otros tipos de válvulas?
Las válvulas de bola para instrumentación ofrecen varias ventajas funcionales distintas en comparación con otros tipos de válvulas utilizados habitualmente en sistemas de instrumentación.
A diferencia de las válvulas de aguja, que ofrecen un control preciso del caudal pero una capacidad de cierre limitada, las válvulas de bola proporcionan un cierre positivo con una caída de presión mínima cuando están totalmente abiertas.
En comparación con las válvulas de macho, las válvulas de bola suelen ofrecer un par de accionamiento más bajo y mejores características de estanquidad, especialmente en los tamaños más pequeños, habituales en aplicaciones de instrumentación. Su funcionamiento de cuarto de vuelta permite una apertura y cierre rápidos, lo que resulta especialmente valioso en situaciones de parada de emergencia o cuando se requiere un aislamiento rápido.
El diseño de paso total disponible en muchas válvulas de bola para instrumentación minimiza la caída de presión y evita el atrapamiento de medios que podría afectar a la precisión de las mediciones. Esto contrasta con las válvulas de globo que crean inherentemente una caída de presión significativa debido a su diseño de paso de flujo.
Las válvulas de bola también superan a las válvulas de compuerta en aplicaciones de instrumentación debido a su tamaño compacto, funcionamiento más rápido y capacidad de sellado superior en aplicaciones de servicio limpio.
En los sistemas de muestreo, las válvulas de bola proporcionan una respuesta más rápida que las válvulas de aguja, al tiempo que ofrecen un control adecuado para la mayoría de las aplicaciones. Su diseño sencillo, con cavidades internas mínimas, reduce las zonas en las que puede quedar atrapado el medio, lo que las hace adecuadas para aplicaciones que requieren una gran pureza o facilidad de limpieza.
La versatilidad de las válvulas de bola les permite manipular una amplia gama de medios, incluidos gases, líquidos y algunos lodos, siempre que los materiales de la válvula sean compatibles con los medios del proceso.

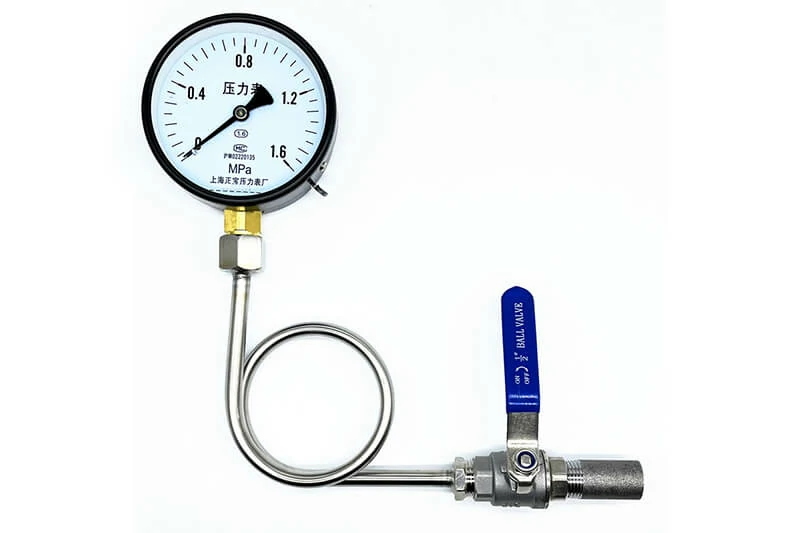

¿Cuáles son las presiones nominales de las válvulas de instrumentación?
Las válvulas de bola para instrumentación están disponibles con presiones nominales diseñadas para satisfacer diversos requisitos de aplicación, que normalmente van desde el servicio de vacío hasta aplicaciones de alta presión que superan los 10.000 psi.
Las válvulas de bola de instrumentación estándar suelen tener presiones nominales de 1.000 a 6.000 psi para aplicaciones industriales generales, con diseños especializados de alta presión disponibles para requisitos excepcionales.
La presión nominal depende de varios factores, como el material del cuerpo de la válvula, el diseño de la bola y el vástago, los materiales de las juntas y la calidad de fabricación. Las válvulas de acero inoxidable suelen ofrecer presiones nominales más elevadas que las de latón, y los cuerpos forjados son más resistentes que los diseños en barra.
Las consideraciones de temperatura afectan a los valores nominales de presión, y la mayoría de los fabricantes proporcionan información de reducción de potencia para servicio a temperaturas elevadas.
Los tipos de conexión final influyen significativamente en la capacidad de presión, con conexiones de cierre frontal que generalmente ofrecen presiones nominales más altas que las conexiones roscadas. Fabricantes como Parker y Swagelok facilitan información detallada sobre los rangos de presión y temperatura de sus válvulas de bola para instrumentación, asegurando una selección adecuada para condiciones de servicio específicas.
Es fundamental tener en cuenta no sólo la presión máxima de funcionamiento, sino también los requisitos de choque y ciclos de presión, ya que estos factores pueden afectar a la selección de la válvula. Una instalación adecuada y la aplicación del par de apriete durante el montaje también influyen en la capacidad de presión alcanzada por el sistema de válvulas instalado.
La comprensión de estos sistemas de clasificación garantiza la selección de válvulas que funcionarán de forma fiable en las condiciones de funcionamiento previstas, proporcionando al mismo tiempo márgenes de seguridad adecuados.

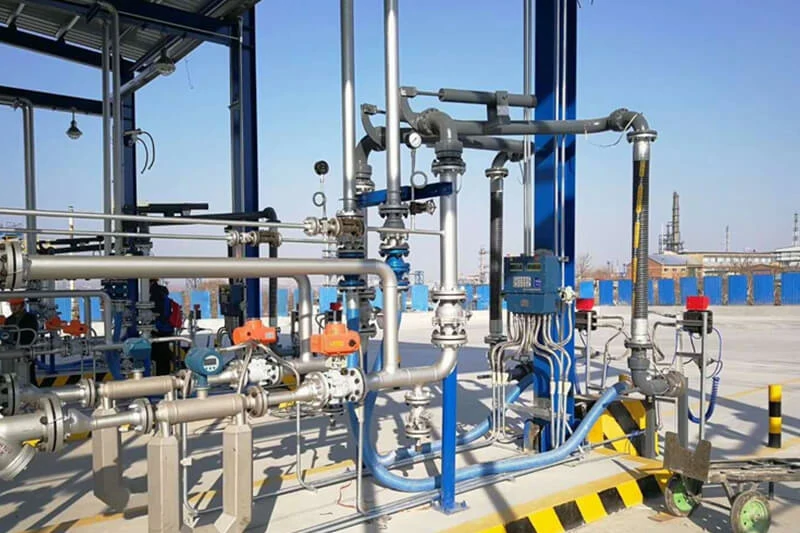

¿Cómo seleccionar válvulas y accesorios de instrumentación?
La selección de las válvulas de instrumentación adecuadas requiere una cuidadosa consideración de múltiples factores para garantizar un rendimiento y una fiabilidad óptimos.
El proceso comienza con la comprensión de los requisitos de la aplicación, incluidos el tipo de medio, los intervalos de presión y temperatura, las características del caudal y la frecuencia del ciclo.
La compatibilidad de materiales es primordial, por lo que el cuerpo de la válvula, la bola, el vástago y los materiales de la junta se seleccionan en función de la compatibilidad química con los medios del proceso. Las conexiones finales deben coincidir con los sistemas de tuberías existentes, teniendo en cuenta la capacidad de presión y la facilidad de instalación.
Los requisitos operativos dictan la elección entre accionamiento manual, neumático o eléctrico en función de la accesibilidad, la frecuencia de funcionamiento y las necesidades de automatización. En las aplicaciones de muestreo, el desplazamiento del volumen y el espacio muerto pueden favorecer determinados tipos de válvulas.
Los requisitos de mantenimiento deben influir en la selección, ya que los diseños de tres piezas ofrecen un acceso más fácil para el mantenimiento en comparación con las versiones de una pieza. Las normas y certificaciones del sector, como ISO 9001, ASME B16.34 y las directivas sobre equipos a presión, pueden imponer determinadas características de diseño o requisitos de documentación.
Hay que tener en cuenta la reputación del fabricante y el soporte del producto, incluida la disponibilidad de datos técnicos, los plazos de entrega y la capacidad de soporte local. Los factores económicos incluyen no sólo el precio de compra inicial, sino también el coste total de propiedad, teniendo en cuenta los requisitos de mantenimiento, la vida útil prevista y el impacto potencial en el rendimiento del sistema.
Una selección adecuada requiere equilibrar estos factores para lograr la combinación óptima de rendimiento, fiabilidad y rentabilidad para la aplicación específica.
Conclusión
Las válvulas de bola para instrumentación desempeñan un papel fundamental a la hora de garantizar la precisión, fiabilidad y seguridad de los sistemas de medición y control de procesos. Su diseño compacto, su excelente capacidad de estanquidad y su funcionamiento versátil las hacen ideales para una amplia gama de aplicaciones, desde la medición de presión hasta el muestreo analítico.
Comprender las diferencias entre las válvulas de bola para instrumentación y otros tipos de válvulas, junto con sus capacidades de presión y criterios de selección, es esencial para diseñar y mantener sistemas de instrumentación eficaces.
La elección entre diferentes configuraciones de válvulas, materiales y conexiones finales debe basarse en un análisis exhaustivo de los requisitos de la aplicación y no en selecciones por defecto.
Las válvulas de instrumentación correctamente seleccionadas e instaladas contribuyen significativamente a la precisión del sistema, reducen los requisitos de mantenimiento y mejoran la seguridad general del proceso. A medida que la instrumentación de procesos se vuelve cada vez más sofisticada, la importancia de las válvulas de alto rendimiento que pueden mantener la integridad de las mediciones sigue creciendo.
