Válvulas de retención son componentes esenciales en los sistemas de tuberías, diseñados para permitir que el fluido fluya en una dirección al tiempo que se evita el reflujo que podría causar daños o ineficiencia. Saber dónde y cómo instalar estas válvulas es fundamental para la seguridad, el rendimiento y la longevidad del sistema. Este artículo explora las aplicaciones clave, los tipos y las mejores prácticas de instalación de válvulas antirretorno -incluidas las válvulas antirretorno oscilantes y otras variedades comunes- en sistemas hidráulicos, industriales y de agua. Las válvulas antirretorno son dispositivos mecánicos utilizados en sistemas de tuberías para evitar el reflujo y garantizar un flujo unidireccional. Suelen instalarse en líneas de descarga de bombas, tuberías de agua, sistemas de climatización y procesos industriales para proteger los equipos y mantener la integridad del sistema.
Siga leyendo para obtener más información sobre la función, los tipos y las prácticas óptimas de instalación de válvulas antirretorno en diversas aplicaciones.
¿Cuál es la función de una válvula antirretorno en un sistema de tuberías?
La función principal de una válvula de retención es impedir el flujo inverso en un sistema de tuberías. Esto es crucial para evitar golpes de ariete, proteger bombas y compresores de daños y mantener la dirección deseada del flujo en procesos como el riego, la inyección de productos químicos y el suministro de combustible. Al cerrarse automáticamente cuando el flujo se invierte, las válvulas antirretorno ayudan a mantener la presión, reducen la pérdida de energía y aumentan la seguridad de funcionamiento. Su funcionamiento sencillo pero eficaz las hace indispensables tanto en entornos de baja como de alta presión.

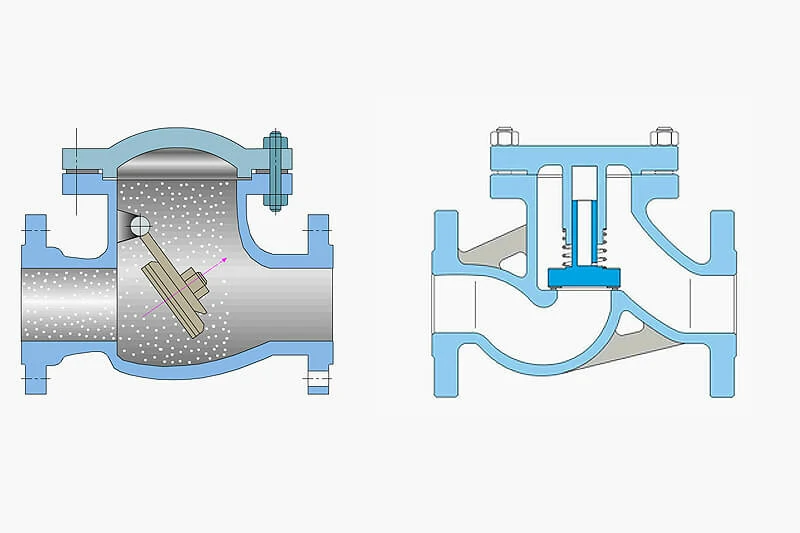

¿Cuáles son los tipos de válvulas antirretorno para agua y uso industrial?
Existen varios tipos de válvulas antirretorno, cada uno de ellos adecuado para aplicaciones específicas en función de su diseño, presión nominal y características de caudal. Las válvulas antirretorno oscilantes son de las más comunes, con un disco articulado que se abre cuando el flujo avanza y se cierra cuando el flujo se detiene o invierte. Son ideales para sistemas de agua y aguas residuales por su baja caída de presión y su capacidad para manejar grandes volúmenes. Otros tipos son las válvulas antirretorno de elevación, que son mejores para aplicaciones de alta presión; las válvulas antirretorno de bola, a menudo utilizadas en sistemas de bombeo y medición; y las válvulas antirretorno de doble placa, que son compactas y adecuadas para servicios de petróleo, gas e industriales. Cada tipo ofrece ventajas únicas en función del fluido, el caudal y el entorno de instalación.

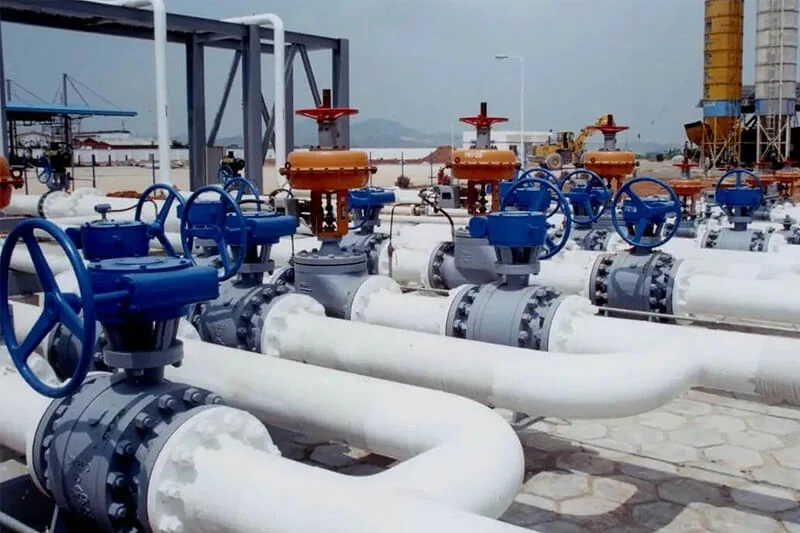

¿Dónde se utiliza más comúnmente una válvula antirretorno?
Las válvulas antirretorno se utilizan ampliamente en numerosos sectores para garantizar un control seguro y eficaz de los fluidos. En los sistemas de suministro de agua, se instalan después de las bombas para impedir el reflujo y evitar daños en las bombas. También son comunes en sistemas de calefacción, ventilación y aire acondicionado (HVAC) para mantener la dirección del flujo de refrigerante y refrigerante. Las plantas industriales utilizan válvulas antirretorno en procesos químicos, líneas de vapor y sistemas de suministro de combustible para proteger los equipos sensibles y evitar la contaminación. Además, se encuentran en sistemas de extinción de incendios, tuberías de aguas residuales y redes de riego, donde el flujo inverso podría provocar fallos operativos o riesgos medioambientales.

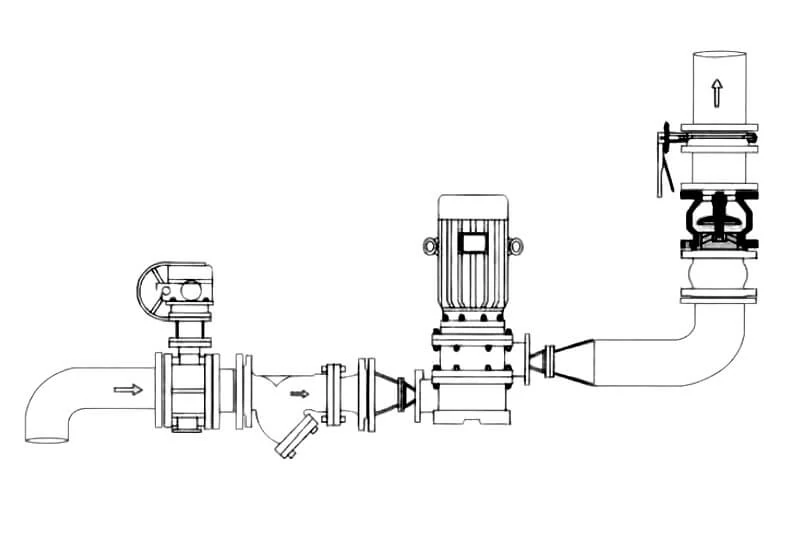

¿Dónde instalar una válvula antirretorno en una bomba de agua?
Instalar una válvula antirretorno en una bomba de agua es fundamental para evitar el reflujo que puede causar daños en la bomba o pérdidas de energía. La válvula debe colocarse en el lado de descarga de la bomba, preferiblemente cerca de la salida de la bomba. Esta ubicación garantiza que, cuando la bomba se detiene, la válvula de retención se cierra inmediatamente para impedir que el agua fluya hacia atrás, lo que podría hacer girar el impulsor de la bomba en sentido inverso y provocar tensiones mecánicas. En aplicaciones de bombas sumergibles, la válvula de retención suele instalarse por encima de la bomba para retener el agua en la tubería de la columna y evitar el reflujo. Para que funcionen correctamente, la mayoría de las válvulas antirretorno deben instalarse horizontal o verticalmente en función de su diseño.

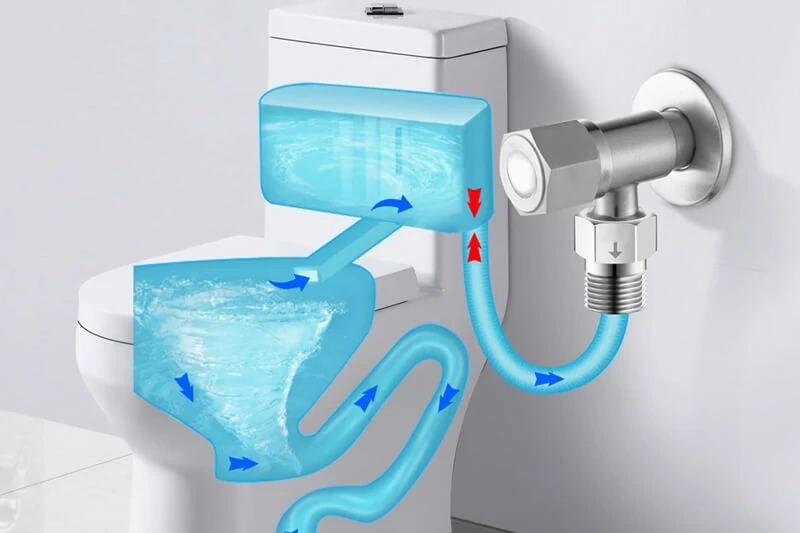

¿Debe utilizar una válvula antirretorno en un depósito o conducto de agua?
Sí, las válvulas antirretorno son muy recomendables tanto para los depósitos como para las conducciones de agua. En los sistemas de almacenamiento de agua, una válvula antirretorno instalada en la entrada de un depósito puede impedir que el agua almacenada retorne a la tubería de suministro cuando la bomba está apagada. Esto es especialmente importante en los depósitos elevados o en los sistemas de agua sobrealimentados, donde podría producirse un sifonaje de retorno. En las líneas de distribución de agua, las válvulas antirretorno ayudan a mantener la presión y evitar la contaminación entre las fuentes de agua potable y no potable. También se utilizan en sistemas de recirculación de agua caliente para garantizar una dirección de flujo y un control de temperatura constantes.

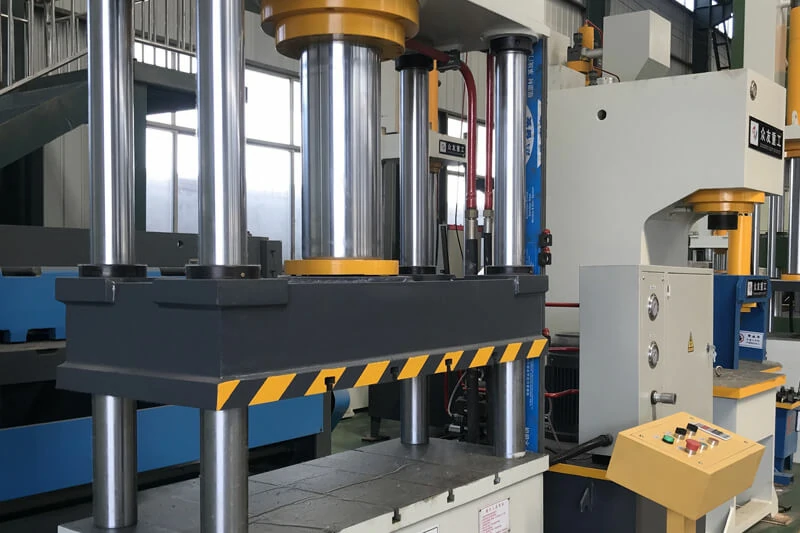

¿Cuál es la función de una válvula antirretorno en los sistemas hidráulicos?
En los sistemas hidráulicos, las válvulas antirretorno desempeñan un papel vital en el control de la dirección del flujo de fluido para garantizar un funcionamiento suave y seguro de la maquinaria. Se utilizan para bloquear el fluido en los cilindros, mantener la presión en los circuitos y proteger las bombas del flujo inverso. Por ejemplo, en una prensa hidráulica o un equipo de elevación, una válvula de retención puede impedir que la carga caiga inesperadamente si se pierde presión. Las válvulas antirretorno pilotadas se emplean a menudo en sistemas hidráulicos avanzados para permitir el flujo libre en una dirección y el flujo controlado en la otra, mejorando la precisión y la seguridad en aplicaciones como equipos de construcción, automatización de fabricación y sistemas aeroespaciales.

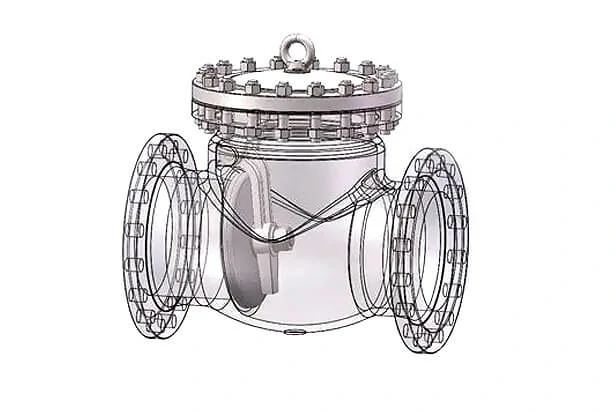

¿Se puede colocar una válvula antirretorno en cualquier punto del conducto?
Aunque las válvulas antirretorno son versátiles, no pueden instalarse arbitrariamente en un sistema de tuberías. Su colocación depende de factores como la dirección del flujo, las condiciones de presión, la accesibilidad y el tipo específico de válvula. Por ejemplo, las válvulas antirretorno oscilantes requieren espacio suficiente para que el disco se abra completamente y suelen instalarse en tuberías horizontales. Las válvulas antirretorno de bola y de elevación son más flexibles y a menudo pueden utilizarse en flujos verticales. Es esencial seguir las directrices del fabricante y las normas de ingeniería para evitar problemas como golpes de ariete, vibraciones o desgaste prematuro. Una instalación incorrecta puede provocar fallos en la válvula, reducir su eficacia o incluso dañar el sistema.
Conclusión
Las válvulas antirretorno son indispensables para mantener la dirección del caudal, proteger los equipos y garantizar la fiabilidad del sistema en diversas aplicaciones, desde el suministro de agua y la climatización hasta el procesamiento industrial y la hidráulica. Seleccionar el tipo adecuado de válvula e instalarla correctamente es clave para maximizar el rendimiento y la longevidad. Si busca válvulas antirretorno de alta calidad, incluidas válvulas antirretorno oscilantes y diseños especializados para agua o uso industrial, considere la posibilidad de consultar a un proveedor de confianza. Si desea asesoramiento experto y productos fiables, no dude en ponerse en contacto con nosotros o visite nuestra página de productos para explorar nuestra gama de soluciones adaptadas a las necesidades de su sistema de tuberías.
