Промышленные инженеры и покупатели часто спрашивают, что такое дозирующий клапан и чем он отличается от игольчатого клапана или других компонентов управления потоком. Непонимание этого приводит к нарушению стабильности потока, неточному дозированию и ненужным простоям системы. Чтобы решить эти проблемы, в данном руководстве объясняется, что такое дозирующий клапан, как он работает и как правильно его выбрать.
A дозирующий клапан прецизионный регулирующий клапан, предназначенный для регулирования очень малых, стабильных и повторяющихся расходов жидкости или газа. В нем используется тонкий конический многооборотный шток, позволяющий осуществлять плавную микрорегулировку, что делает его незаменимым при отборе проб, дозировании химических веществ, дозировании смазки и в системах КИПиА. В отличие от стандартных игольчатых клапанов, дозирующие клапаны обеспечивают гораздо более высокую разрешающую способность и точность регулирования.
Чтобы помочь вам выбрать правильный клапан для вашего применения, в следующих разделах мы ответим на наиболее распространенные вопросы Google PAA о дозирующих клапанах, используемых в промышленных системах.
Что такое дозирующий клапан?
Дозирующий клапан - это специализированное устройство управления потоком, используемое для точной, поминутной регулировки расхода жидкости. В отличие от большинства клапанов, предназначенных для перекрытия или общего дросселирования, дозирующие клапаны разработаны специально для ситуаций, когда требуется воспроизводимая точность регулирования малого расхода.
Дозирующие клапаны, как правило, оснащены:
- Многооборотная рукоятка управления
- Тонко зауженный кончик стебля
- Жесткие допуски на обработку
- Медленное, контролируемое осевое перемещение
- Отличное разрешение для контроля малых расходов
- Высокая повторяемость при возврате к той же настройке
Эти характеристики делают дозирующие клапаны незаменимыми в таких областях применения, как системы отбора проб газа, системы впрыска химических веществ, линии дозирования смазки, панели анализаторов и высокоточные лабораторные приборы.
Для таких компаний, как Вальтеровские клапаныКомпания производит клапаны для КИПиА на специальном заводе площадью 3 000 кв. м. Обеспечение точности конусности штока и повторяемости является основной частью поставки надежной продукции для покупателей B2B по всему миру.
Как работает дозирующий клапан?
Дозирующий клапан регулирует поток, постепенно изменяя зазор между тонким коническим штоком и отверстием клапана. Его работа зависит от следующих механизмов:
Управление многооборотным штоком
Типичный дозирующий клапан требует 10-20 оборотов от закрытого до полностью открытого. Такое длительное вращение позволяет регулировать расход на микроуровне, чего нельзя добиться с помощью быстродействующих клапанов.
Коническая геометрия иглы
Наконечник стержня сконструирован из длинный, тонкий конус. Когда оператор поворачивает рукоятку, наконечник приближается или удаляется от седла с чрезвычайно малым шагом, обеспечивая линейное, воспроизводимое изменение расхода.
Контролируемый путь потока
Зазор между конусом и отверстием создает контролируемое ограничение. Даже незначительные перемещения вызывают измеримые, предсказуемые изменения расхода.
Повторяемость при постоянных условиях
Благодаря жестким допускам при обработке дозирующий клапан может возвращаться к одному и тому же расходу при одном и том же положении штока, что необходимо для систем анализаторов и точных операций дозирования.
Плавное регулирование потока
Не происходит резкого открытия или закрытия, что делает дозирующие клапаны идеальными для чувствительных реакционных систем, хрупких приборов или систем, требующих стабильного ламинарного потока.
Каковы области применения дозирующих клапанов?
Дозирующие клапаны используются в любой промышленной сфере, где требуется точное управление потокомОсобенно там, где колебания потока могут нарушить качество системы, безопасность или точность измерений.

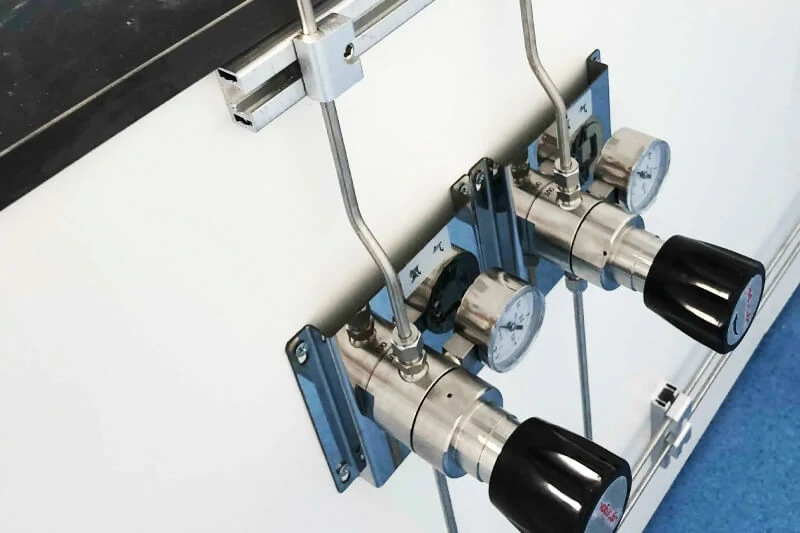

Системы отбора проб газов и жидкостей
На химических заводах, нефтеперерабатывающих предприятиях и при мониторинге окружающей среды частота отбора проб должна оставаться стабильной, чтобы избежать ошибок в данных. Дозирующие клапаны обеспечивают:
- Контролируемое извлечение образцов
- Отсутствие резких перепадов давления
- Стабильные показания анализатора

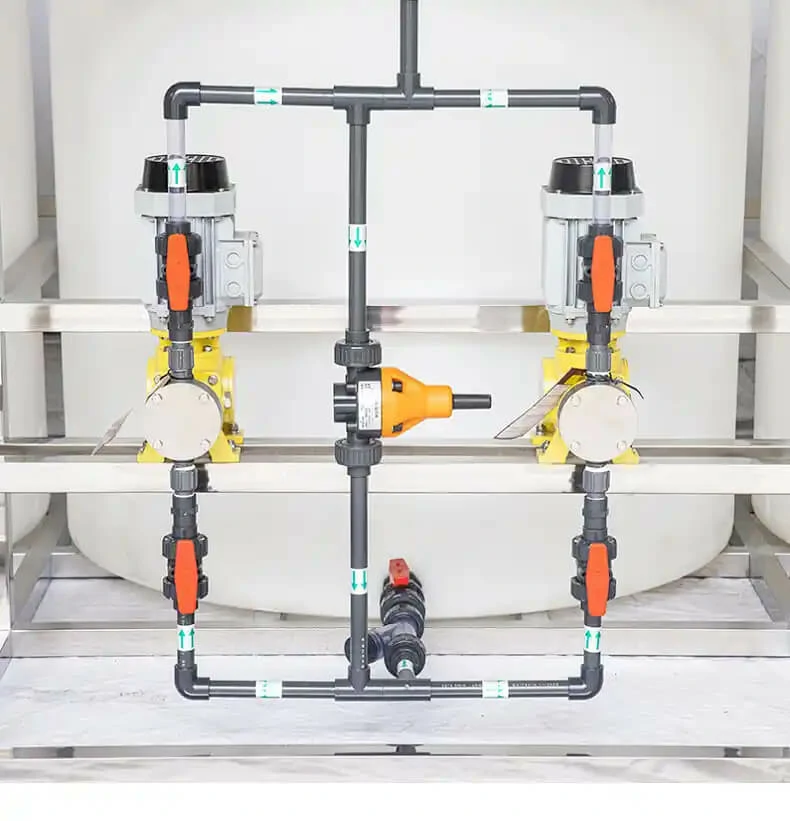

Впрыскивание и дозирование химических веществ
Широко используется в:
- Очистка воды
- Впрыск ингибитора коррозии
- Дозирование полимеров
- Системы присадок к топливу
- Химический контроль охлаждающей воды
Точность дозирования напрямую влияет на эффективность работы, коррозионную стойкость и качество продукции.
Прецизионные смазочные линии
Критически важные машины, такие как турбины, компрессоры, подшипники и редукторы, требуют точного количества смазки. Избыток смазки приводит к нагреву, недостаток - к износу. Дозирующие клапаны помогают поддерживать:
- Постоянный поток смазки
- Точная толщина пленки
- Увеличенный срок службы оборудования
Это особенно актуально для ваших целевых покупателей - заказчиков крупных подшипников.
Пневматические и гидравлические панели приборов
Используется в системах управления для регулирования управляющих сигналов, гидравлических сбросов и пневматических логических схем.

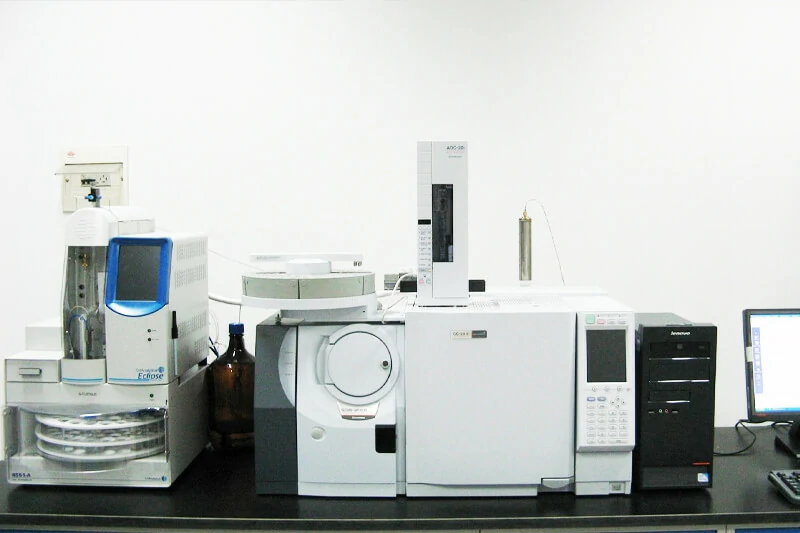

Анализаторы и лабораторное оборудование
Необходим для:
- GC (газовая хроматография)
- Аналитический отбор проб
- Реакции с контролем потока
- Процедуры калибровки
В таких случаях требуется очень тонкий контроль, часто вплоть до расхода кубических сантиметров в минуту.
Высокочистые или чистые операции
В фармацевтике и полупроводниковой промышленности дозирующие клапаны предотвращают:
- Скачки расхода
- Загрязнение частицами
- Смешивание кросс-медиа
Дозирующие клапаны Walter Valves из нержавеющей стали подходят для таких контролируемых сред и могут быть использованы в паре с другими линейками продукции, такими как игольчатые, обратные и шаровые клапаны, для создания комплексных систем КИПиА.

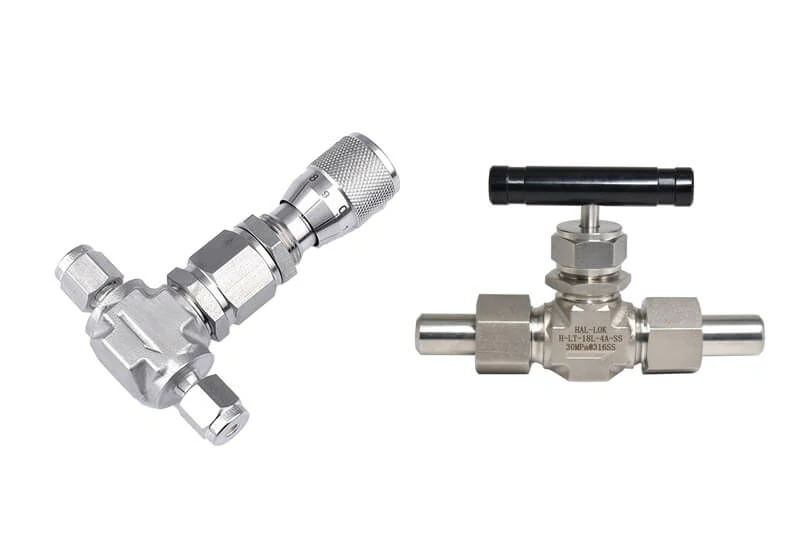

В чем разница между дозирующим и игольчатым клапанами?
Несмотря на внешнее сходство, эти два клапана служат для разных целей.
Прецизионный уровень
- Дозирующий клапан: Сверхвысокая точность, многооборотное управление микропотоком
- Игольчатый клапан: Умеренная точность, общее дросселирование или отключение
Геометрия стебля
- Дозирующий клапан: Длинная, тонкая игла с тонкой конической головкой
- Игольчатый клапан: Более короткий конус, меньшее количество оборотов
Пригодность для применения
Дозирующие клапаны идеально подходят для:
- Выборка
- Дозирование химических веществ
- Системы анализаторов
- Дозирование смазки
Игольчатые клапаны подходят для:
- Запор
- Базовое дросселирование
- Системы с большим расходом
Разрешение потока
Дозирующие клапаны обеспечивают гораздо более высокое разрешениечасто на 10×-20× более управляемый, чем игольчатый клапан.
Повторяемость
Дозирующие клапаны поддерживают стабильный поток при многократных настройках; игольчатые клапаны, как правило, этого не делают.
Учет затрат
Дозирующие клапаны стоят дороже из-за прецизионной обработки, но обеспечивают лучшую долгосрочную стабильность и точность в чувствительных процессах.
Как выбрать дозирующий клапан для вашего применения?
Правильный выбор дозирующего клапана обеспечивает стабильную работу и долгий срок службы оборудования. Ключевыми факторами являются:
Необходимый диапазон расхода
Это самый важный параметр. Определите:
- Минимальный расход
- Максимальный расход
- Желаемое разрешение
Для работы с микропотоками (например, при отборе проб газа) выбирайте тип с тонким конусом.
Номинальное давление и диапазон температур
Убедитесь, что материал и конструкция клапана способны выдержать ваши условия эксплуатации. Температурные сдвиги могут изменить поведение потока, особенно в газах.

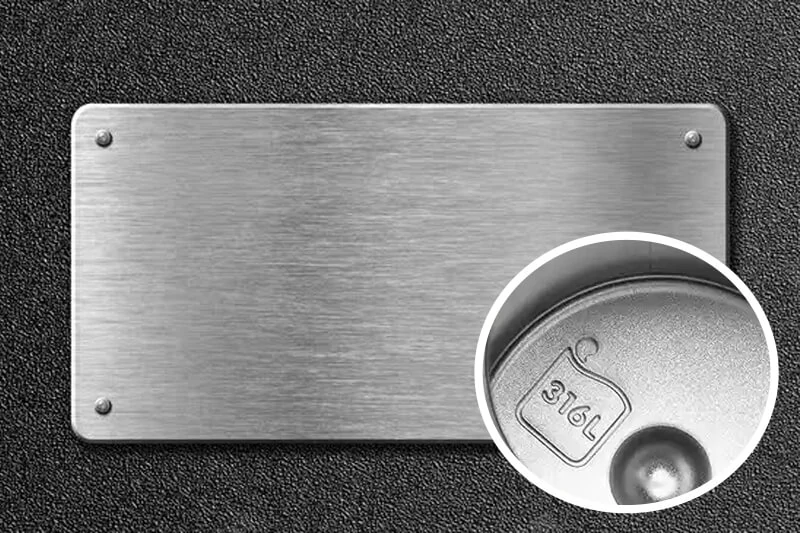

Совместимость с носителями
Нержавеющая сталь 316/316L рекомендуется для:
- Коррозионные жидкости
- Системы высокой чистоты
- Высокотемпературные среды
Латунь подходит для неагрессивных газов и общих лабораторных применений.

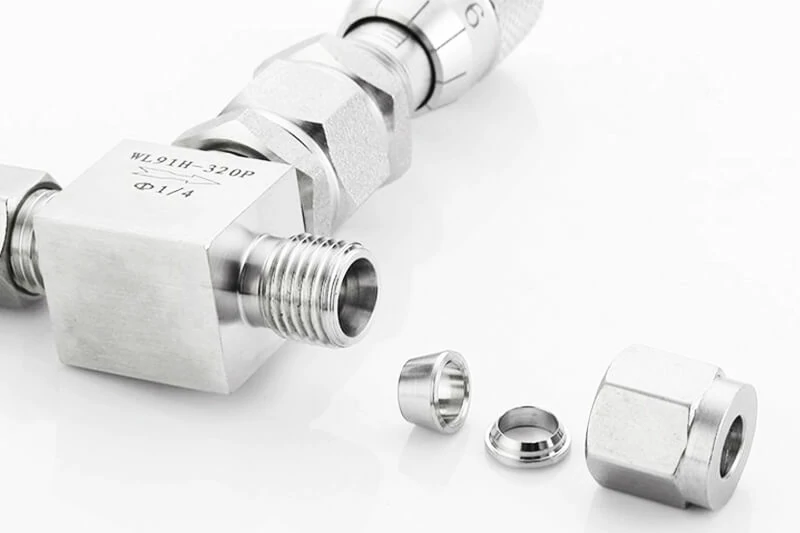

Концевые соединения
Выбирайте в соответствии с отраслевыми стандартами:
- NPT
- BSPP
- Компрессионные фитинги
- Концы трубок
Walter Valves поставляет все основные типы соединений на мировые рынки, включая Ближний Восток, Юго-Восточную Азию, Европу, США, Японию и Южную Корею.
Разрешение на поворот
Штоки с большим числом оборотов лучше подходят для сверхтонкого управления.
Требования к чистоте
Для работы с высокочистыми веществами или кислородом требуются клапаны:
- Сборка в чистом помещении
- Смазка без углеводородов
- Интерьеры с электрополировкой
Время доставки и инвентаризация
Являясь производителем B2B с производственным предприятием площадью 3 000 м², Walter Valves предлагает:
- Прямое заводское ценообразование
- Достаточные запасы
- Короткий срок поставки
Это особенно важно для покупателей комплектующих, дистрибьюторов и подрядчиков промышленных проектов.
Заключение
Дозирующие клапаны являются важнейшими компонентами аналитических систем, дозирования химических веществ, смазочных линий, гидравлических систем управления и любых процессов, требующих точного, стабильного и воспроизводимого регулирования малых расходов. Их многооборотные штоки, тонкие конусы и жесткие допуски делают их лучше игольчатых клапанов для микрорегулировки.
Для промышленных покупателей, оценивающих арматуру для КИПиА, выбор правильного дозирующего клапана обеспечивает надежность, точность и долгосрочную стабильность системы. Как производитель мы предлагаем шаровые краны для КИПиА, игольчатые клапаны, обратные клапаны, дозирующие клапаны, манифольды, воздушные клапаны и фитинги для смазки, Вальтеровские клапаны предоставляет надежную продукцию по заводским ценам с быстрой доставкой и строгим контролем качества.
