A válvula de doble bloqueo y purga (DBB) es un componente de seguridad crítico en los sistemas de tuberías industriales que proporciona un aislamiento fiable y prevención de fugas en procesos con fluidos peligrosos. Esta completa guía explica los principios fundamentales, las aplicaciones y las ventajas de la tecnología de doble bloqueo y purga, incluidas las configuraciones especializadas como los sistemas integrales de válvulas de doble bloqueo y purga y los productos de válvulas de doble bloqueo y purga Parker líderes en el sector.
Conocer las válvulas DBB es esencial para ingenieros, profesionales de la seguridad y operarios de planta que trabajan con fluidos peligrosos en los sectores del petróleo y el gas, el procesamiento químico y otras industrias de alto riesgo. Siga leyendo para descubrir cómo funcionan las válvulas de doble bloqueo y purga, cuándo las exigen las normas del sector y cómo seleccionar la configuración adecuada para las necesidades específicas de su aplicación.

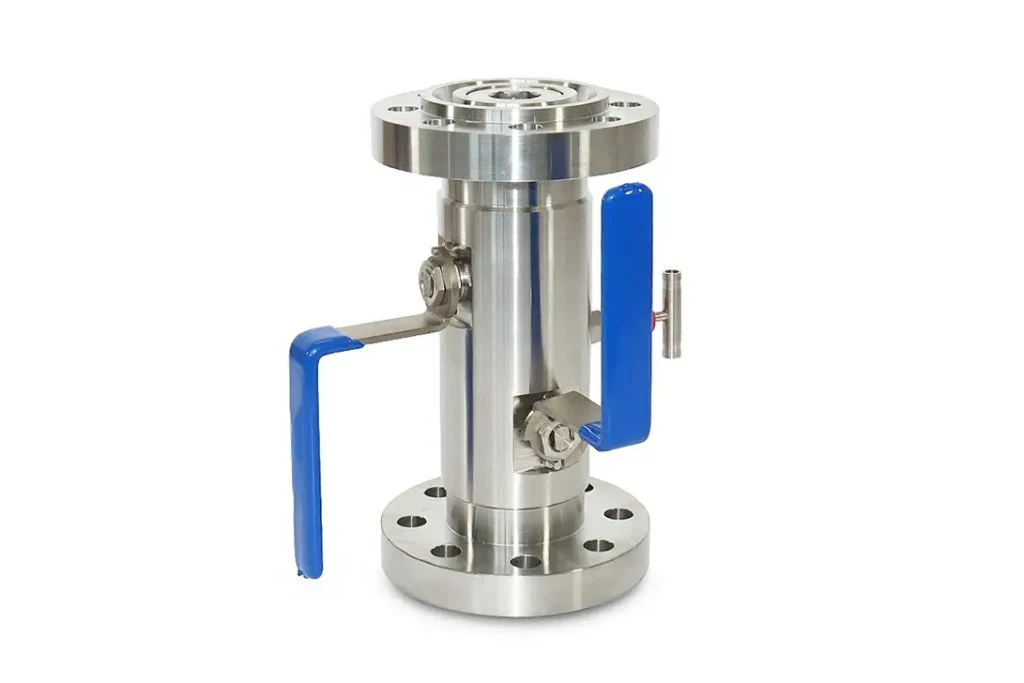

¿Para qué sirve una válvula doble de bloqueo y purga?
El objetivo principal de una válvula de doble bloqueo y purga es proporcionar la máxima seguridad de aislamiento en los sistemas de manipulación de fluidos mediante la incorporación de dos mecanismos de sellado independientes con un puerto de purga entre ellos. Este diseño crea dos barreras positivas contra el fluido de proceso, al tiempo que permite despresurizar de forma segura la cavidad entre los sellos o controlar si hay fugas.
Las válvulas DBB desempeñan funciones críticas en la prevención de la contaminación de productos entre diferentes flujos de fluidos, permitiendo actividades de mantenimiento seguras sin necesidad de parar el sistema y proporcionando un aislamiento verificable para materiales peligrosos. Son especialmente valiosas en aplicaciones en las que una fuga, por pequeña que sea, puede provocar incidentes de seguridad, daños medioambientales o contaminación cruzada entre procesos.
La capacidad de purgar la presión entre las dos juntas proporciona una confirmación visual de que ambas juntas primarias funcionan correctamente, lo que añade una capa adicional de garantía de seguridad que los métodos de aislamiento por separado no pueden ofrecer.
¿Cuándo es necesaria una válvula doble de bloqueo y purga?
Las válvulas de doble bloqueo y purga son obligatorias en numerosos escenarios industriales en los que un fallo de aislamiento podría tener consecuencias peligrosas.

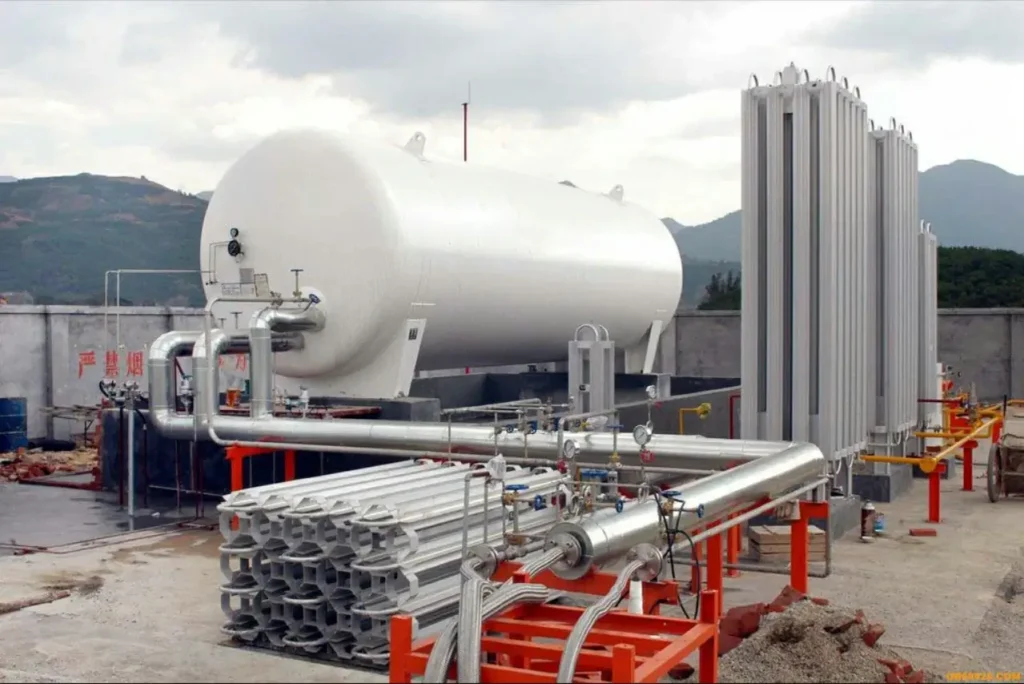

En la industria del petróleo y el gas, las válvulas DBB son necesarias para el aislamiento de cabezas de pozo, secciones de mantenimiento de tuberías y sistemas de protección de tanques de almacenamiento en los que las fugas de hidrocarburos podrían provocar incendios o incidentes medioambientales.
Las instalaciones de procesamiento químico utilizan válvulas DBB cuando manipulan materiales tóxicos, corrosivos o inflamables cuya liberación accidental podría poner en peligro al personal o a los equipos. Las centrales eléctricas las emplean para aislar líneas de vapor y sistemas de gas combustible en los que la contención de la presión es fundamental para la seguridad.
Las normas y reglamentos industriales dictan con frecuencia los requisitos de las válvulas DBB. API 6D especifica aplicaciones DBB para sistemas de tuberías, mientras que ASME B31.3 proporciona orientación para aplicaciones de tuberías de proceso. Muchas empresas operadoras han establecido normas de seguridad internas que exigen válvulas DBB para condiciones de servicio específicas, incluidos sistemas de alta presión, categorías de fluidos peligrosos y puntos de aislamiento críticos en los que el fallo de una sola válvula podría tener graves consecuencias.
La decisión de utilizar válvulas DBB a menudo implica consideraciones de evaluación de riesgos, requisitos de cumplimiento normativo y mejores prácticas del sector para aplicaciones y servicios de fluidos específicos.

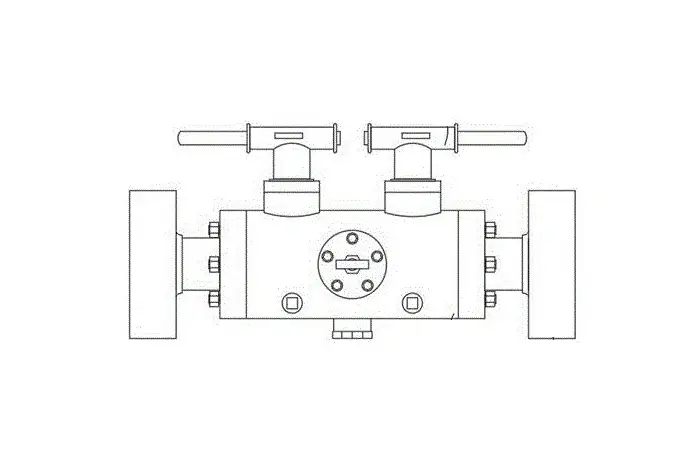

¿Cómo funciona una válvula de doble bloqueo y purga?

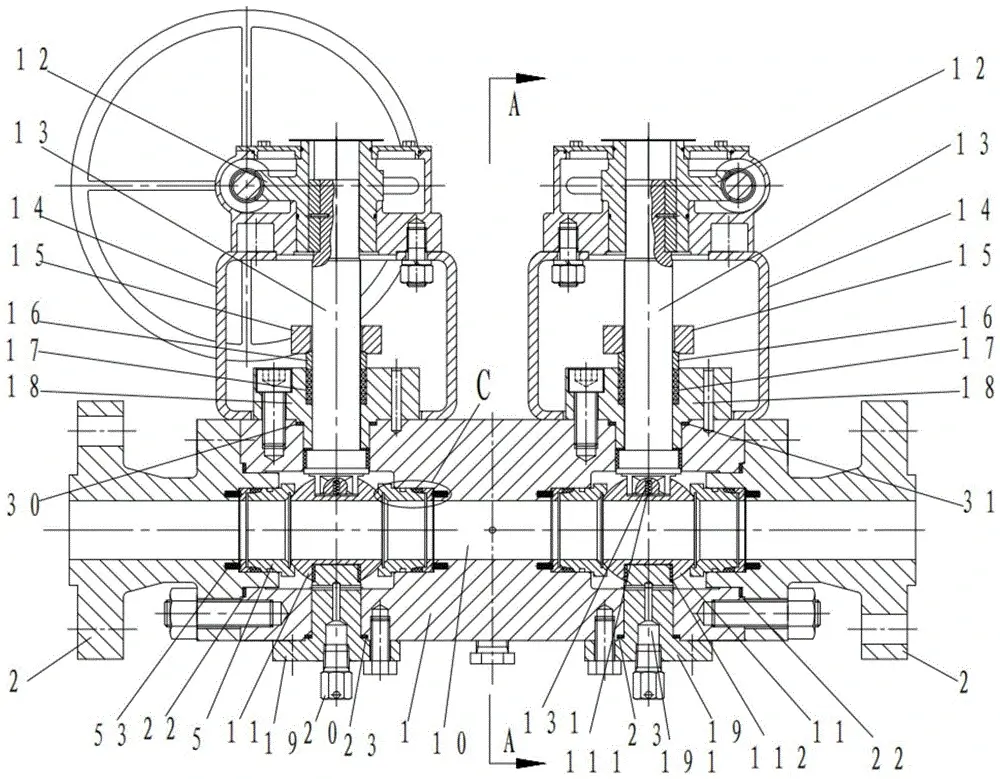

Una válvula de doble bloqueo y purga funciona mediante un diseño integrado que presenta dos elementos de sellado independientes separados por una cavidad de purga. Cuando ambas juntas primarias están cerradas, crean dos barreras positivas contra el fluido de proceso procedente de cualquier dirección.
El puerto de purga intermedio permite a los operarios verificar la integridad de la junta controlando si hay presión o fluido entre las juntas. Si ambas juntas funcionan correctamente, el puerto de purga no debería mostrar ninguna indicación de presión, lo que confirma el aislamiento completo. Esta capacidad de verificación es lo que distingue a las válvulas DBB de los métodos convencionales de aislamiento simple.
La secuencia de funcionamiento consiste en cerrar primero la junta aguas arriba y, a continuación, comprobar el orificio de purga antes de cerrar la junta aguas abajo. Este enfoque metódico garantiza la comprobación de la integridad de cada junta antes de pasar a la siguiente.
Durante los procedimientos de mantenimiento, el puerto de purga también sirve como punto de drenaje seguro para cualquier fluido atrapado entre las juntas. Los diseños modernos de DBB incorporan diversas tecnologías de sellado, como asientos metal-metal, juntas elásticas y capacidades de sellado de emergencia para garantizar la fiabilidad en diversas condiciones de funcionamiento.
El funcionamiento mecánico específico varía según el tipo de válvula: las válvulas de bola, las válvulas de compuerta y las válvulas de macho ofrecen configuraciones DBB con diferentes características operativas y ventajas para aplicaciones específicas.

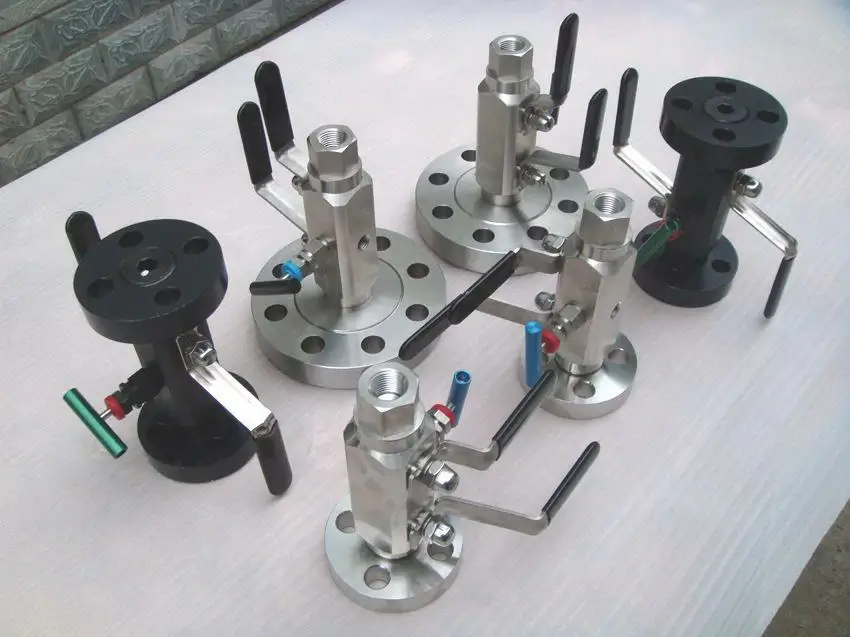

¿Cuáles son los tipos de válvulas de doble bloqueo y purga?
Las válvulas de doble bloqueo y purga están disponibles en varias configuraciones, cada una de ellas diseñada para requisitos de rendimiento y escenarios de aplicación específicos.
Los diseños DBB de válvulas de bola presentan dos segmentos de bola separados con un puerto de purga central, que ofrecen un funcionamiento rápido de un cuarto de vuelta y excelentes capacidades de sellado. Las configuraciones de válvula de compuerta proporcionan un caudal directo con una caída de presión mínima, pero normalmente requieren varios giros para un funcionamiento completo. Los sistemas DBB de válvula de macho destacan en el manejo de fluidos abrasivos y proporcionan un sellado hermético a las burbujas en servicios exigentes.
Las válvulas DBB integradas combinan las funciones de bloqueo y purga en una sola unidad compacta, lo que ahorra espacio y reduce las posibles vías de fuga en comparación con las disposiciones de varias válvulas montadas. Los sistemas modulares permiten el montaje in situ de configuraciones DBB utilizando válvulas y colectores independientes, lo que proporciona flexibilidad para configuraciones de tuberías exclusivas.
Los materiales de construcción van desde el acero al carbono estándar para servicio general hasta el acero inoxidable, materiales aleados y metales exóticos para aplicaciones corrosivas o de alta temperatura. Las presiones nominales van desde la clase ANSI 150 hasta la 2500, con capacidades de temperatura que abarcan desde aplicaciones criogénicas hasta servicios de alta temperatura que superan los 1000 °F.
Cada tipo ofrece ventajas distintas en cuanto a fiabilidad de estanquidad, eficacia operativa, requisitos de mantenimiento y rentabilidad para diferentes aplicaciones industriales.

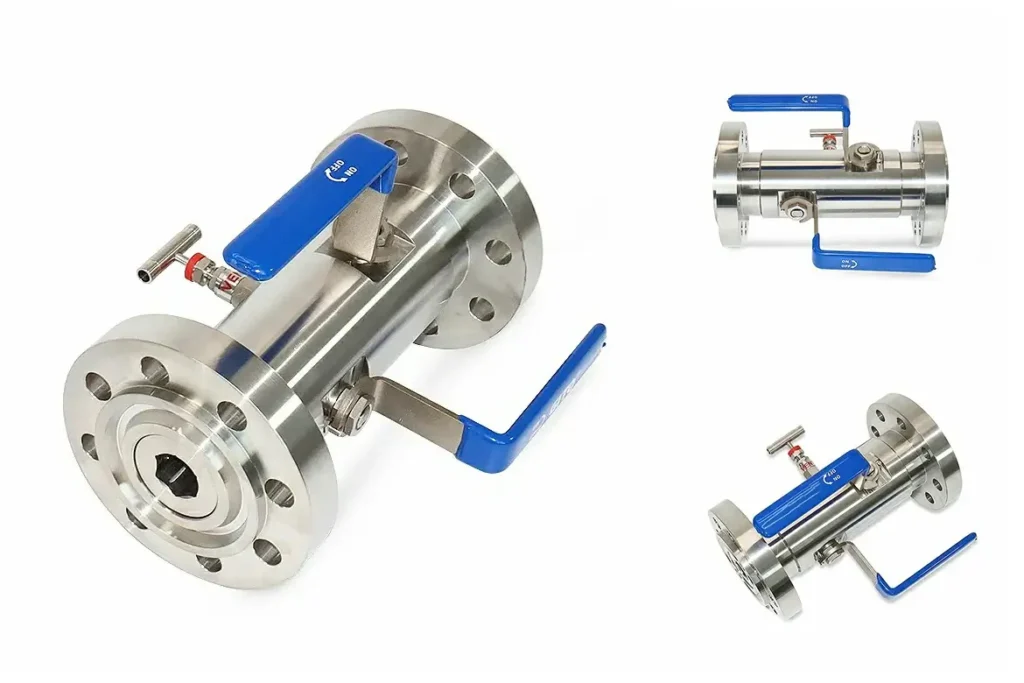

¿Cuál es la ventaja de utilizar válvulas de bloqueo y purga simples frente a dobles?
La elección entre válvulas de bloqueo y purga simples o dobles implica importantes consideraciones de seguridad, operativas y económicas que afectan a la integridad general del sistema.
Las configuraciones de bloqueo y purga simples proporcionan un aislamiento básico con una junta primaria y un puerto de purga, ofreciendo soluciones económicas para aplicaciones no críticas con fluidos de bajo riesgo. Sin embargo, carecen de las capacidades de redundancia y verificación de los sistemas DBB.
Las válvulas de doble bloqueo y purga proporcionan una seguridad superior mediante barreras de sellado dobles con control de presión intermedia, lo que garantiza un aislamiento positivo incluso si uno de los sellos experimenta una fuga menor. Las ventajas de seguridad de las válvulas DBB adquieren especial importancia cuando se manipulan fluidos peligrosos, se realizan actividades de mantenimiento o se trabaja en zonas sensibles desde el punto de vista medioambiental.
Aunque las válvulas DBB suelen implicar una mayor inversión inicial en comparación con los métodos de aislamiento simples, a menudo proporcionan un ahorro de costes a largo plazo gracias a la reducción del tiempo de inactividad, la minimización de la pérdida de fluidos y la disminución de los riesgos de cumplimiento de la normativa medioambiental. La capacidad de verificar la integridad de la junta sin necesidad de parar el sistema representa una importante ventaja operativa, ya que permite programar un mantenimiento preventivo en lugar de reparaciones de emergencia tras un fallo de la junta.
Para aplicaciones críticas en las que un fallo de aislamiento podría provocar incidentes de seguridad, daños medioambientales o pérdidas de producción, la inversión adicional en tecnología DBB suele estar justificada por la mayor protección y reducción de riesgos que proporciona.
¿Por qué elegir WalterValves para las necesidades de aislamiento de doble bloqueo y purga?
WalterValves se ha consolidado como uno de los principales fabricantes de válvulas de doble bloqueo y purga combinando la excelencia en ingeniería con la experiencia práctica en el sector. Nuestros productos DBB se someten a rigurosas pruebas y procesos de garantía de calidad para garantizar un rendimiento fiable en aplicaciones exigentes.
Ofrecemos asistencia técnica completa que incluye asistencia en ingeniería de aplicaciones, orientación para la instalación y formación en mantenimiento para ayudar a los clientes a optimizar sus sistemas de aislamiento. Nuestra gama de productos incluye configuraciones estandarizadas para aplicaciones comunes y soluciones de ingeniería personalizadas para retos únicos, todas ellas diseñadas para cumplir las normas del sector y los requisitos de certificación pertinentes.
La empresa mantiene un amplio inventario de componentes críticos para garantizar la entrega puntual y la asistencia posventa. Nuestra red de distribución mundial ofrece asistencia técnica local y capacidades de servicio, lo que reduce el tiempo de inactividad y garantiza una respuesta rápida a las necesidades de los clientes.
El compromiso de WalterValves con la innovación sigue impulsando mejoras en los productos, incluidas tecnologías de sellado mejoradas, requisitos de mantenimiento reducidos y una mayor eficacia operativa. Los clientes eligen WalterValves para sus requisitos de DBB debido a nuestra probada trayectoria en aplicaciones críticas, procesos integrales de garantía de calidad y compromiso con el éxito del cliente a través de la excelencia técnica y el rendimiento fiable del producto.
Conclusión
Las válvulas de doble bloqueo y purga representan el estándar de oro en tecnología de aislamiento de fluidos, proporcionando una seguridad y fiabilidad inigualables para aplicaciones críticas. Su diseño de doble cierre con capacidad de purga intermedia ofrece un aislamiento verificable que las válvulas individuales no pueden igualar, por lo que son esenciales para la manipulación de fluidos peligrosos, la seguridad del mantenimiento y la protección del medio ambiente.
Comprender los distintos tipos, aplicaciones y criterios de selección de las válvulas DBB permite a ingenieros y operarios aplicar estrategias de aislamiento óptimas que satisfagan tanto los requisitos de seguridad como las necesidades operativas. La implantación de la tecnología DBB requiere una cuidadosa consideración de factores como las propiedades de los fluidos, las condiciones de funcionamiento, los requisitos normativos y las capacidades de mantenimiento. La selección, instalación y mantenimiento adecuados son esenciales para garantizar la fiabilidad y el rendimiento a largo plazo.
A medida que las normas del sector siguen evolucionando hacia requisitos de seguridad más estrictos, las válvulas DBB son cada vez más importantes para el diseño y el funcionamiento responsables de los sistemas de fluidos.
Si necesita ayuda con sus requisitos de válvulas de doble bloqueo y purga, póngase en contacto con nuestro equipo de ingeniería para obtener asesoramiento experto sobre la selección de productos y las mejores prácticas de aplicación. Explore nuestro completo catálogo de productos para descubrir toda nuestra gama de soluciones DBB, desde configuraciones estándar hasta válvulas diseñadas a medida para aplicaciones especializadas. Solicite una consulta con nuestros especialistas técnicos para evaluar sus necesidades específicas de aislamiento y desarrollar soluciones optimizadas que garanticen la seguridad, la fiabilidad y el cumplimiento de las normas del sector. Elija WalterValves para sus requisitos de aislamiento crítico y experimente la diferencia que la ingeniería de calidad y la excelencia en la fabricación pueden marcar en sus operaciones.
